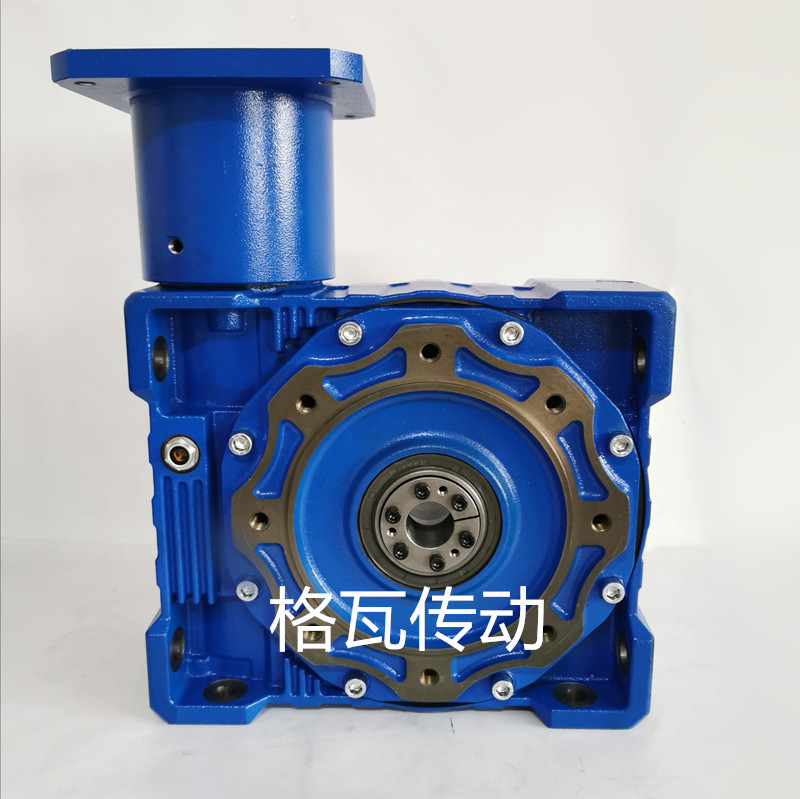

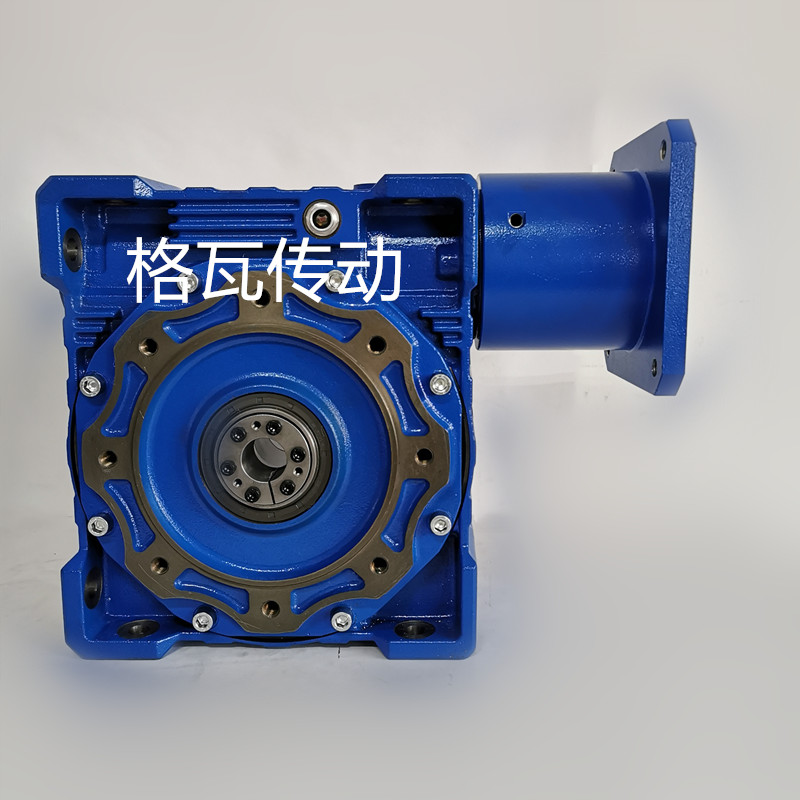

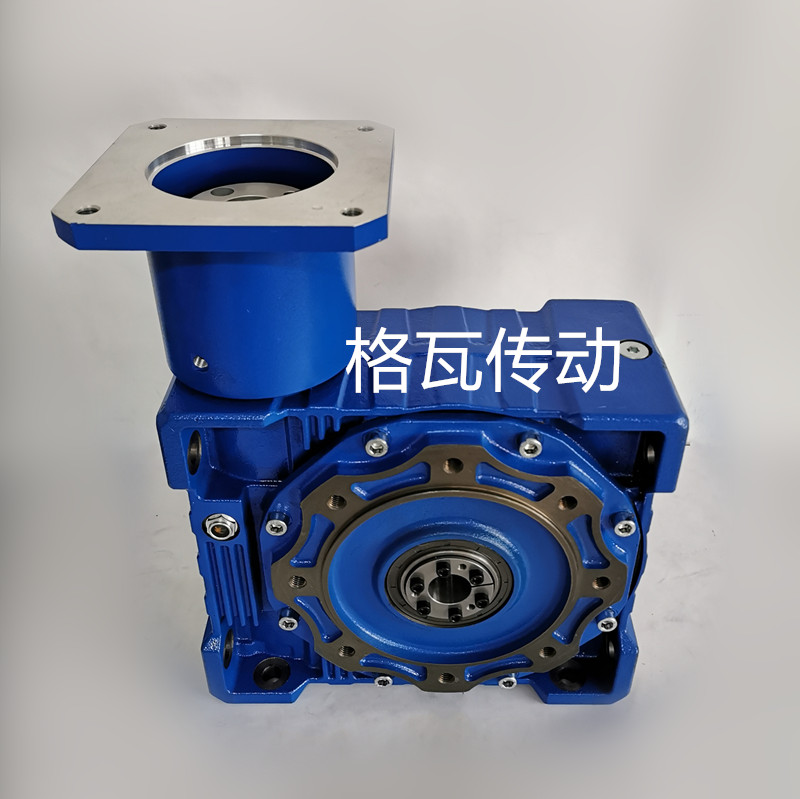

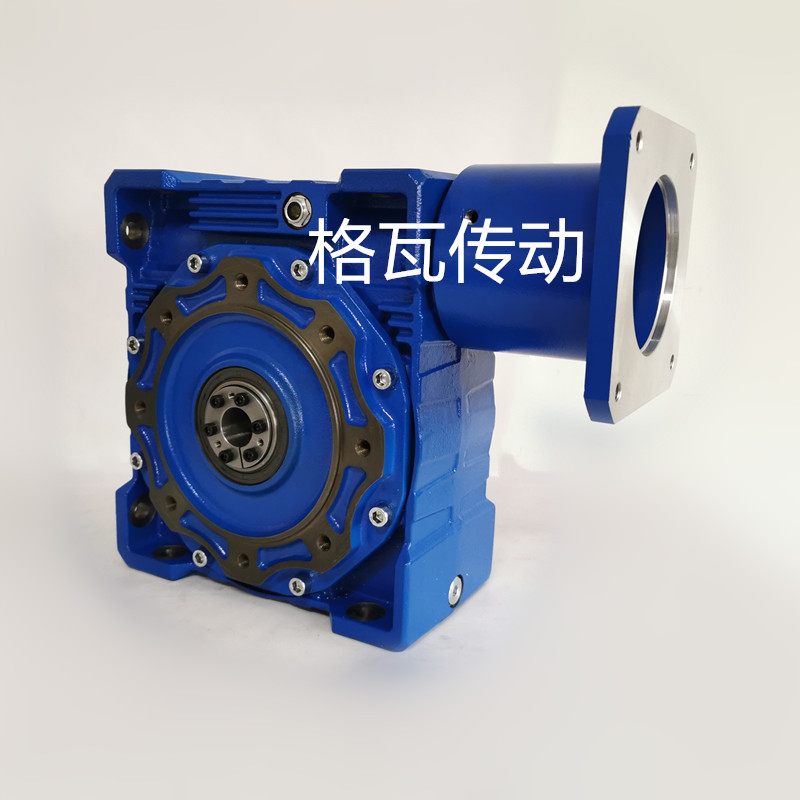

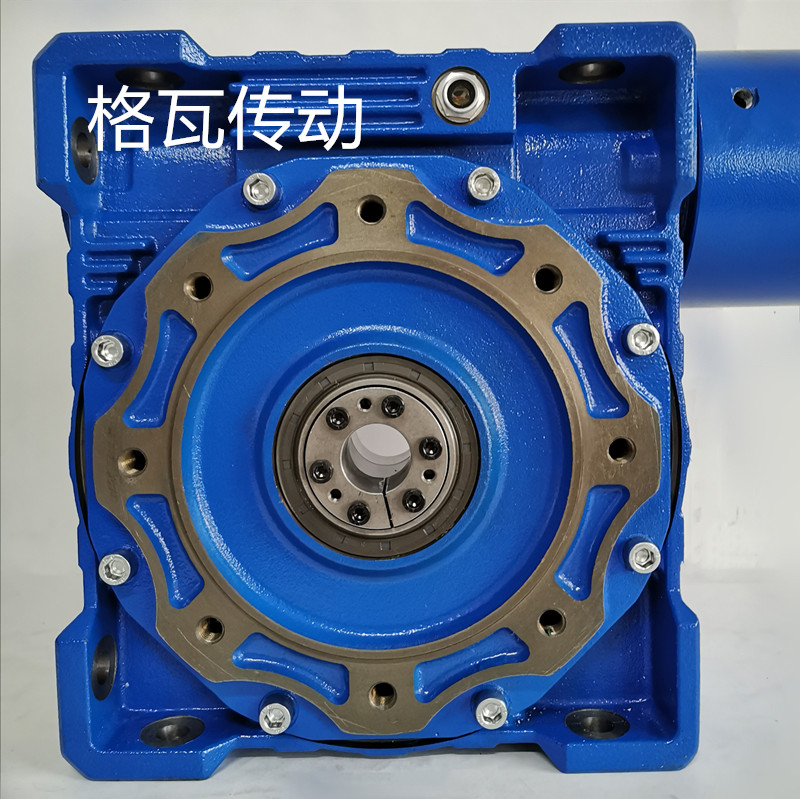

伺服電機漲緊套輸出蝸輪減速機
伺服電機漲緊套輸出蝸輪減速機

產品名稱:精密150蝸輪減速機

產品規格:TNRV

品牌:JMC

應用范圍:訂制款伺服電機蝸輪減速機,輸入用聯軸器夾緊,輸出用漲緊套式空心軸,避免連接和輸出產生間隙或者長時間使用后出現背隙,非標定制找格瓦傳動。TNRV025,TNRV030,TNRV040,TNRV050,TNRV063,TNRV075,TNRV090,TNRV105,TNRV110,TNRV130,TNRV150,TNRV175

  • 產品介紹

    伺服電機TNRV蝸輪蝸桿減速機,輸入聯軸器蝸輪減速機,輸出漲緊套蝸輪減速機,130蝸輪減速機,精密蝸輪減速機訂制,低背隙通用蝸輪減速機,伺服電機TNRV減速機
    一、結構特點:
    --優質鋁合金鑄造箱體,適應全方位的萬能安裝配置;
    --充分的冷卻筋條,使機體具有優良的熱傳導性能;
    --從025--150共11種機座規格;傳遞功率范圍從40W--15KW;
    --速比范圍大,每單個機座具有從5:1到100:1的12種減速比;
    --精密磨削加工的硬齒面?zhèn)鲃游仐U,效率高、輸出扭距大;
    --低噪聲平穩運轉,能適合在惡劣的環境中長期連續工作;
    --重量輕,機械強度高;
    --模塊化組合使PC+TNRV雙級減速機的傳動比拓展到:i=5--32000.

    二、蝸輪蝸桿減速機主要材料
    --外殼:鋁合金(機座:025--090),鑄鐵(機座:110--150);
    --蝸桿:20Cr鋼,碳、氮共滲處理(精磨后保持齒面硬度HRC60,硬層厚度>0.5mm);
    --蝸輪:特殊配制的耐磨鎳青銅。


    三、蝸輪蝸桿減速機涂漆
    --鋁合金:
    ①拋丸處理后,特種防腐處理(保持銀白合金色感,并耐汽油、二甲苯等有機溶劑的腐蝕);
    ②磷化處理后,噴涂RAL5010蘭色烘烤漆;
    --鑄鐵:噴涂RAL5010蘭色烘烤漆。

    四、效率
    效率是減速機的重要指標,取決于蝸桿蝸輪傳動副的設計制造以及磨擦狀況。由于減速機在運轉狀態下和在靜止?fàn)顟B(tài)下具有不同的磨擦特性,因此減速機的效率相應有動態效率及靜態效率:①動態效率ηd:減速器在運轉工況(動磨擦)下的傳遞效率;②靜態效率ηS:減速機在停止?fàn)顟B(tài)(靜磨擦)下的傳遞效率;由于磨擦副的靜磨擦系數大于動磨擦系數,因此減速機的動態效率大于靜態效率,即ηd>ηS。

    五、傳動可逆性(自鎖性能)
    在減速機輸出端(蝸輪)施加力矩帶動輸入端(蝸桿)的傳遞過程即為減速機的逆向傳動。減速機在逆向傳動時所表現的特性即為蝸桿減速機的傳動可逆性。在使用過程中必須關注選定減速機的這種特性。
    減速機的傳動可逆性與減速的效率有關,對應于靜態效率ηS及動態效率ηd。將減速機的傳的傳動可逆特性描述如下:
    ηS〈0.5:靜力不可逆。即減速機在靜止?fàn)顟B(tài)時,不能通過向輸出蝸輪施加力矩帶動輸入蝸桿,逆向傳動自鎖。
    ηS=0.5-0.55:低靜力可逆。即減速機在靜止?fàn)顟B(tài)時,可以通過向輸出蝸輪施加力矩帶動輸入蝸桿,自鎖性不強。
    ηS>0.5:靜力可逆。即減速機在靜止?fàn)顟B(tài)時,可以通過向輸出蝸輪施加力矩帶動輸入蝸桿,不能自鎖。
    ηd<0.5:動力不可逆。即減速機在傳動過程中,輸入軸脫開動力時,輸出軸即能立即停止。
    ηd<0.5-0.6:低動力可逆。即蝸輪減速機在傳動過程中,輸入軸脫開動力時,輸出軸不能立即可靠停止。
    ηd>0.6:動力可逆。即減速機在傳動過程中。輸入軸脫開動力時,輸出軸不能自鎖停止。

    訂制款伺服電機蝸輪減速機,輸入用聯軸器夾緊,輸出用漲緊套式空心軸,避免連接和輸出產生間隙或者長時間使用后出現背隙,非標定制找格瓦傳動。

    匹配伺服電機品牌:三菱伺服電機,臺達伺服電機,松下伺服電機,安川伺服電機,匯川伺服電機,東元伺服電機,施耐德伺服電機,TNRV025,TNRV030,TNRV040,TNRV050,TNRV063,TNRV075,TNRV090,TNRV105,TNRV110,TNRV130,TNRV150,TNRV175
