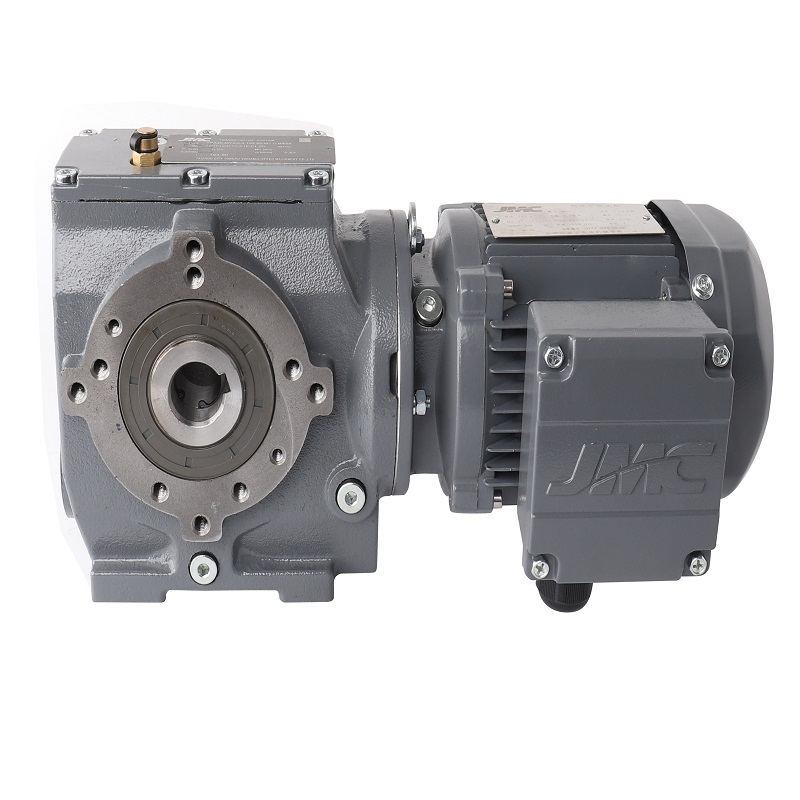

產品名稱:空心軸安裝斜齒輪減速電機
產品規格:TS38 – 98
品牌:JMC
應用范圍:
產品介紹
TSA系列斜齒輪-蝸輪減速機
一、產品特點:
采用模塊化設計,傳動比覆蓋范圍廣,分配精細合理;
從S..38-S..98共7種機座規格,傳動功率范圍0.12KW-22KW;
外形設計適合全方位的萬能安裝配置;
傳動比較精確,范圍覆蓋6.80-288.00,可根據需要任意選取;
齒輪經高精度磨齒機磨削加工,傳動平衡、噪音低;
為特殊低速場合專門設計的雙聯體減速機,將SC...RC...減速機的傳動比拓展至33818.
二、斜齒輪-蝸輪減速機主要材料:
箱體:鑄鐵
齒輪:低碳合金剛,碳、氮共滲處理(精磨后保持齒面硬度HRC60,硬層厚度>0.5mm);
平鍵:45鋼,表面硬度45HRC以上。
表面噴涂:
鑄鐵:噴塑
三、雙聯體齒輪減速機:
為達到特別低的輸出轉速,可以通過兩個齒輪減速器相聯的方法來實現。當采用這種傳動方案時,可配置電機的功率必須依賴于減速機的極限輸出扭矩,而不能通過電機功率來計算減速機的輸出扭矩。
四、技術參數:
功 率:0.18KW~22KW
轉 矩:10N?m~4890N?m
輸出轉速:0.12~397r/min
