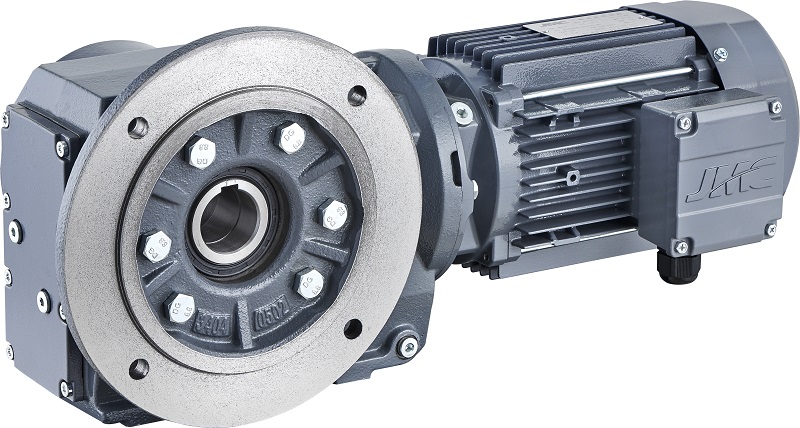

產品名稱:SEW減速電機
產品規格:TK38 – 188
品牌:JMC
應用范圍:可與普通、制動、防爆、變頻、伺服、IEC等電機組合,可在立體空間六個方位任意安裝。產品廣泛適用于輕紡、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、冶金、煙草、環保、物流等驅動領域。
產品介紹
TK系列斜齒-傘齒輪減速電機是在模塊組合體系的基礎上設計的新一代機電一體化產品,箱體為鑄鐵箱體,采用臥式加工中心一次成型確保高精度及形狀和位置公差。齒輪采用優質合金材料,經表面硬化處理,采用高精度磨齒機加工成型,可分別與普通電機、制動電機、防爆電機、變頻電機、伺服電機、同步電機,直流電機,雙速電機等電機組合,可在立體空間六個方位任意安裝。
TK系列斜齒輪傘齒輪減速電機由斜齒輪傘齒輪減速器和電機組成,斜齒輪和傘齒輪采用優質合金鋼材料,表面硬化處理,經過高精度設備加工成形。箱體為鑄鐵箱體,箱體經精密加工,確保形狀與位置精度。滿足承載能力強、壽命長、體積小、速比大、重量輕、效率高、噪音低的優越性能。 |
產品設計方案
? 底腳安裝或法蘭安裝 ? B5法蘭安裝或B14 法蘭安裝 ? 實心軸或空心軸 ? 鍵連接空心軸、鎖緊盤、花鍵空心軸
TK..底腳安裝方式
TKA..B底腳空心軸安裝方式
TKV..B底腳花鍵空心軸安裝方式
TKH..B底腳空心軸鎖緊盤安裝方式
TKF..B5 法蘭安裝方式
TKAF..B5 法蘭空心軸安裝方式
TKVF..B5法蘭花鍵空心軸安裝方式
TKHF..B5法蘭空心軸鎖緊盤安裝方式
TKA..空心軸安裝方式
TKV..花鍵空心軸安裝方式
TKH..空心軸鎖緊盤安裝方式
TKAZ..B14 法蘭空心軸安裝方式
TKVZ..B14法蘭花鍵空心軸安裝方式
TKHZ..B14法蘭空心軸鎖緊盤安裝方式
技術數據 | ||
速器速比范圍 | [i] | 3.98 ….. 197.37 |
輸出扭矩 | [Nm] | 200 …… 50,000 |
電機功率范圍 | [kW] | 0.12 ….. 200 |
斜齒輪–傘齒輪減速器設計方案
設計方案 | 型號規格 | ||||||
38 | 48 | 58 | 68 | 78 | 88 | ||
TK.. | 底腳安裝方式 | TK38 | TK48 | TK58 | TK68 | TK78 | TK88 |
TKA..B | 底腳空心軸安裝方式 | TKA38B | TKA48B | TKA58B | TKA68B | TKA78B | TKA88B |
TKV..B | 底腳花鍵空心軸安裝方式 | TKV38B | TKV48B | TKV58B | TKV68B | TKV78B | TKV88B |
TKH..B | 底腳空心軸鎖緊盤安裝方式 | TKH38B | TKH48B | TKH58B | TKH68B | TKH78B | TKH88B |
TKF.. | B5 法蘭安裝方式 | TKF38 | TKF48 | TKF58 | TKF68 | TKF78 | TKF88 |
TKAF.. | B5 法蘭空心軸安裝方式 | TKAF38 | TKAF48 | TKAF58 | TKAF68 | TKAF78 | TKAF88 |
TKVF.. | B5法蘭花鍵空心軸安裝方式 | TKVF38 | TKVF48 | TKVF58 | TKVF68 | TKVF78 | TKVF88 |
TKHF.. | B5法蘭空心軸鎖緊盤安裝方式 | TKHF38 | TKHF48 | TKHF58 | TKHF68 | TKHF78 | TKHF88 |
TKA.. | 空心軸安裝方式 | TKA38 | TKA48 | TKA58 | TKA68 | TKA78 | TKA88 |
TKV.. | 花鍵空心軸安裝方式 | TKV38 | TKV48 | TKV58 | TKV68 | TKV78 | TKV88 |
TKH.. | 空心軸鎖緊盤安裝方式 | TKH38 | TKH48 | TKH58 | TKH68 | TKH78 | TKH88 |
TKAZ.. | B14 法蘭空心軸安裝方式 | TKAZ38 | TKAZ48 | TKAZ58 | TKAZ68 | TKAZ78 | TKAZ88 |
TKVZ.. | B14法蘭花鍵空心軸安裝方式 | TKVZ38 | TKVZ48 | TKVZ58 | TKVZ68 | TKVZ78 | TKVZ88 |
TKHZ.. | B14法蘭空心軸鎖緊盤安裝方式 | TKHZ38 | TKHZ48 | TKHZ58 | TKHZ68 | TKHZ78 | TKHZ88 |
設計方案 | 型號規格 | ||||||
98 | 108 | 128 | 158 | 168 | 188 | ||
TK.. | 底腳安裝方式 | TK98 | TK108 | TK128 | TK158 | TK168 | TK188 |
TKA..B | 底腳空心軸安裝方式 | TKA98B | TKA108B | TKA128B | TKA158B | TKA168B | TKA188B |
TKV..B | 底腳花鍵空心軸安裝方式 | TKV98B | TKV108B | TKV128B | TKV158B | TKV168B | TKV188B |
TKH..B | 底腳空心軸鎖緊盤安裝方式 | TKH98B | TKH108B | 選型,資料下載 |
