產品名稱:SEW款斜齒輪減速電機
產品規格:TR28 – 168
品牌:JMC
應用范圍:可與普通、制動、防爆、變頻、伺服、IEC等電機組合,可在立體空間六個方位任意安裝。產品廣泛適用于輕紡、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、冶金、煙草、環保、物流等驅動領域。
產品介紹

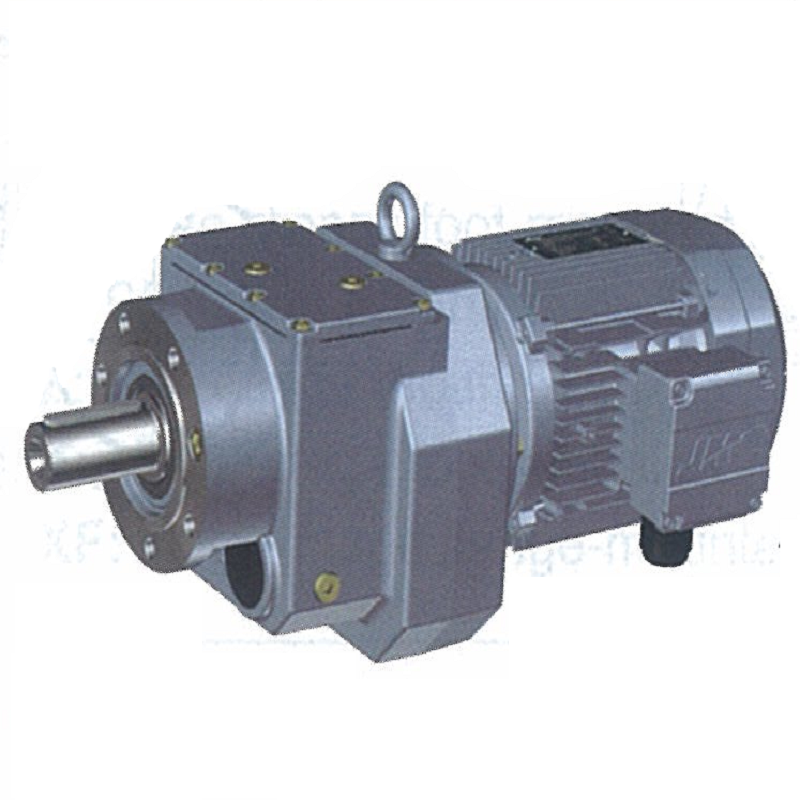

TRZ系列斜齒輪減速電機
TRZ系列斜齒輪減速電機由1級、2級或3級減速斜齒輪減速器和電機組成的
1.傳動比覆蓋范圍更廣,分級精細
2.結構緊湊,要求空間小
3.振動小,低噪音,能耗低
4.設計精巧??煽磕陀?,用途廣泛
5.模塊化、多種結構樣式,可多種形式組合滿足各種傳動條件的需求。
技術數據 | ||
減速器速比范圍 | [i] | 3.21 ~ 289.74 |
輸出轉矩 | [Nm] | ≤ 18000 |
電機功率范圍 | [kW] | 0.12 ~ 160 |
斜齒輪減速器設計方案
多級傳動 | 型 號 規 格 | |||||||
18 | 28 | 38 | 48 | 58 | 68 | 78 | ||
TR.. | 底腳安裝方式 | TR18 | TR28 | TR38 | TR48 | TR58 | TR68 | TR78 |
TR..F | 底腳法蘭安裝方式 | TR18F | TR28F | TR38F | TR48F | TR58F | TR68F | TR78F |
TRF.. | B5法蘭安裝方式 | TRF18 | TRF28 | TRF38 | TRF48 | TRF58 | TRF68 | TRF78 |
TRZ.. | B14法蘭安裝方式 | TRZ18 | TRZ28 | TRZ38 | TRZ48 | TRZ58 | TRZ68 | TRZ78 |
多級傳動 | 型 號 規 格 | ||||||
88 | 98 | 108 | 138 | 148 | 168 | ||
TR.. | 底腳安裝方式 | TR88 | TR98 | TR108 | TR138 | TR148 | TR168 |
TR..F | 底腳法蘭安裝方式 | TR88F | TR98F | TR108F | TR138F | TR148F | TR168F |
TRF.. | B5法蘭安裝方式 | TRF88 | TRF98 | TRF108 | TRF138 | TRF148 | TRF168 |
TRZ.. | B14法蘭安裝方式 | TRZ88 | – | – | – | – | – |
